2022/02/03

RaspAP安裝測試

摘要

本文概要記錄在樹莓派4代單板電腦上運行測試RaspAP的要點。

本文

RaspAP官網聲稱是適用於基於Debian發行版的設備上最簡單且功能齊全的無線路由器設置;其中的發行版包含了Raspberry Pi OS。
隨後參考這裡這裡於樹莓派4代單板電腦上的Raspberry Pi OS (Bullseye)安裝設定RaspAP,接著再以預設的賬號admin和密碼secret登入圖形用戶介面,調整Basic設置中的channel、及security設置中的各個項目。

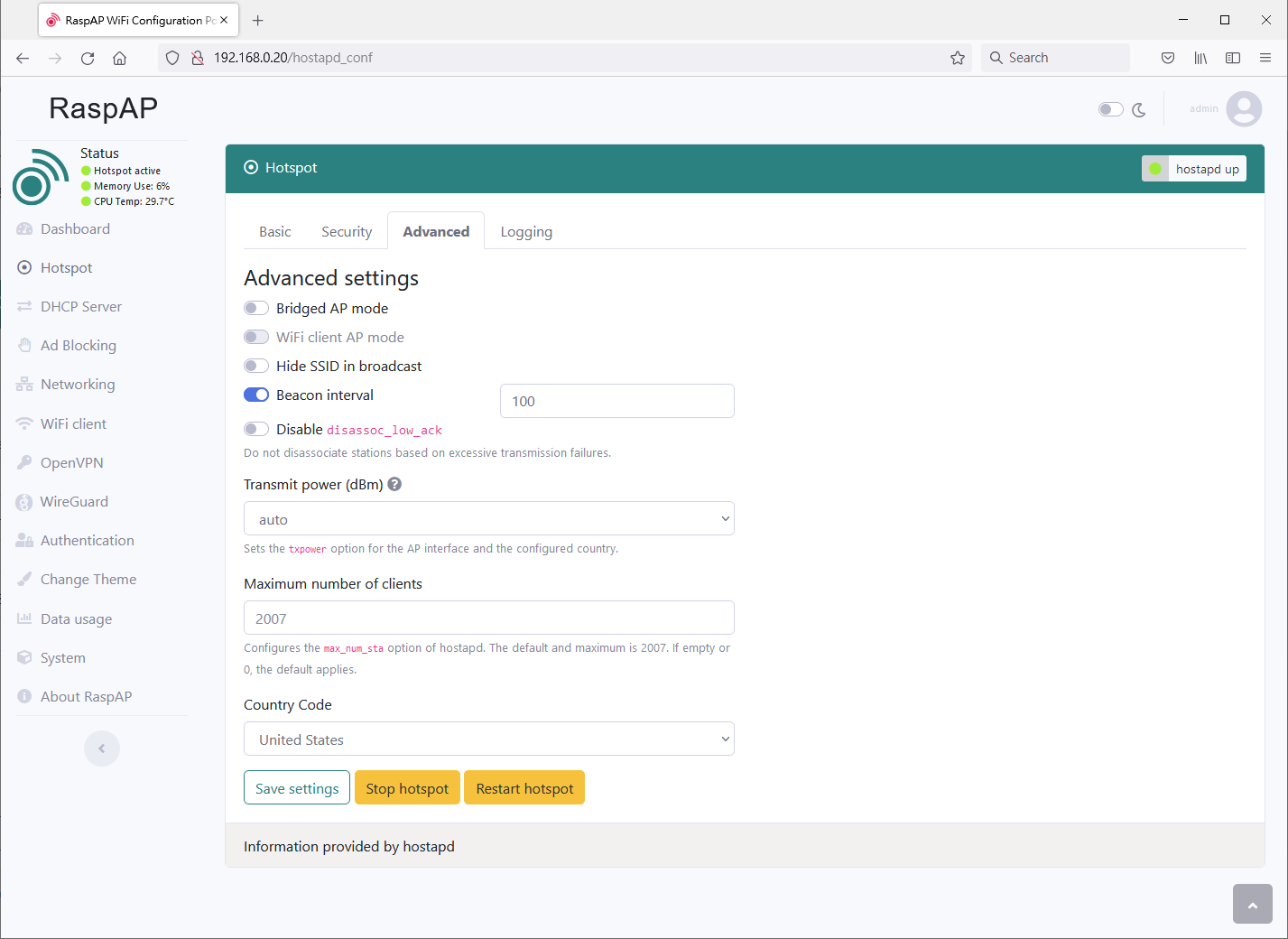

摘錄畫面截圖如下。

操作畫面,之一
操作畫面,之二
操作畫面,之三
操作畫面,之四
操作畫面,之五
操作畫面,之六

 測試環境示意圖如下。
環境架設

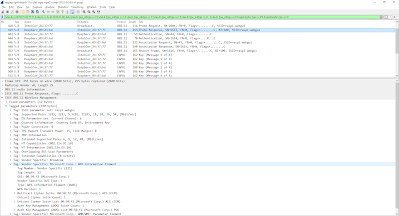

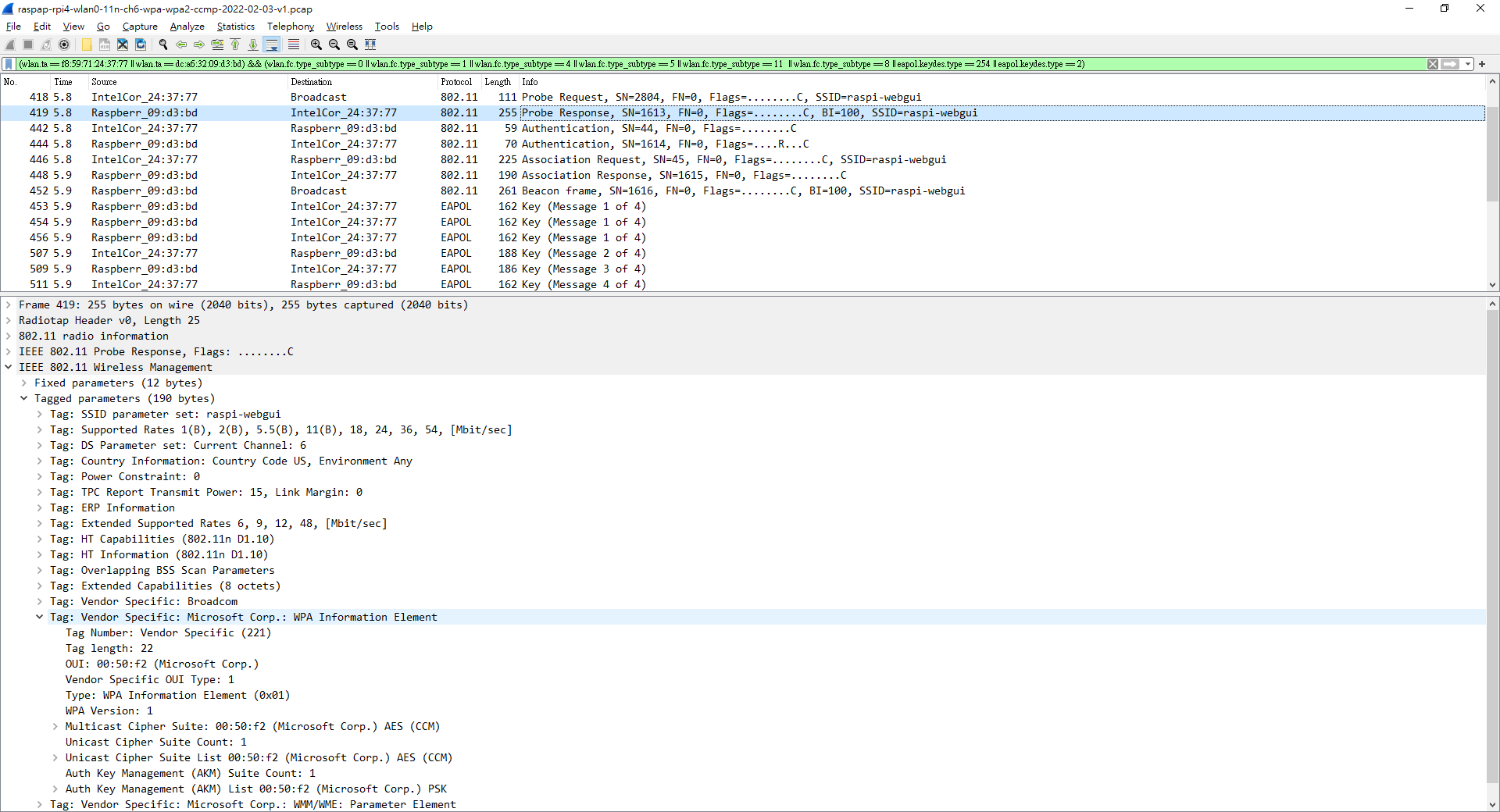

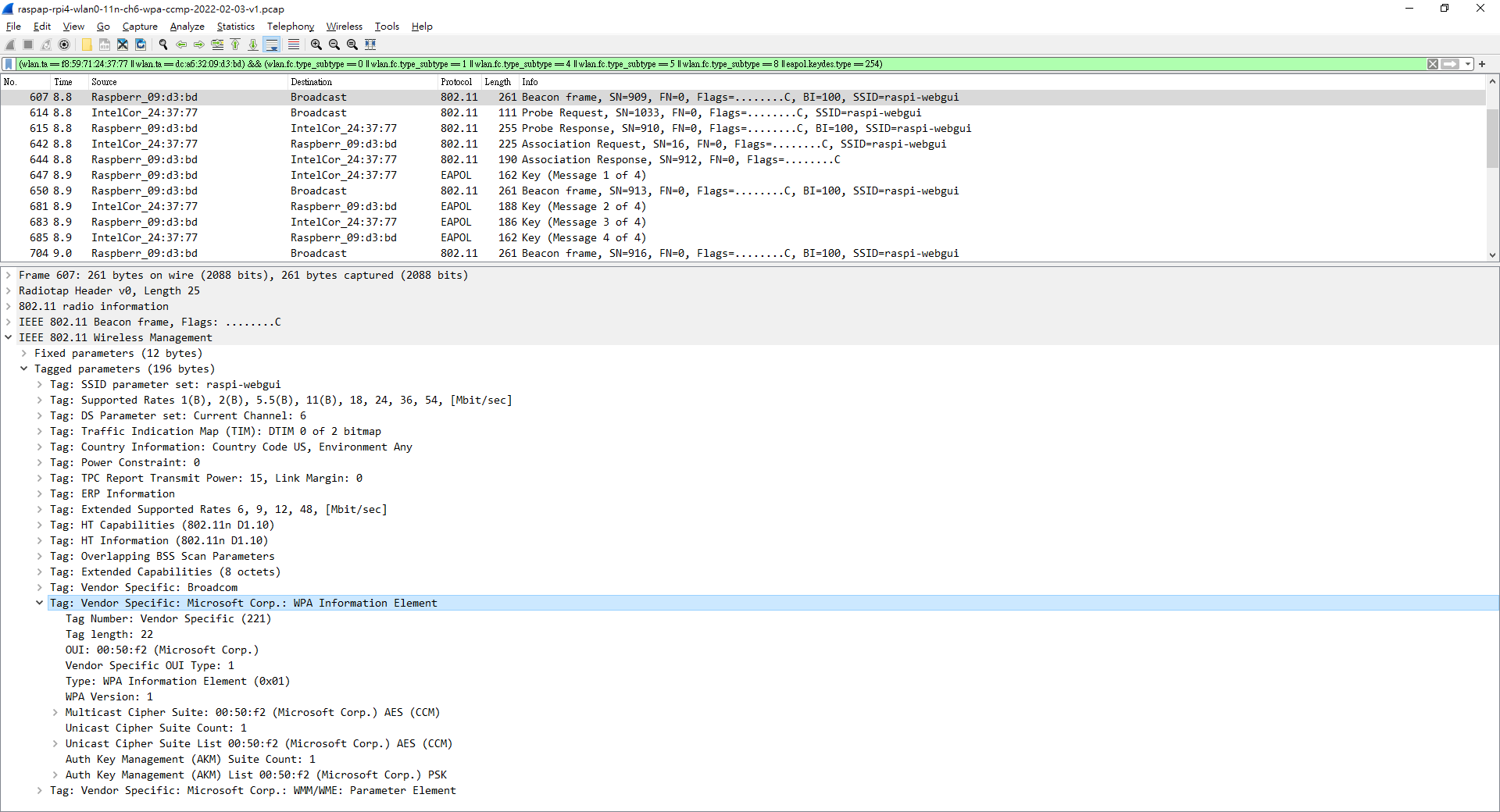

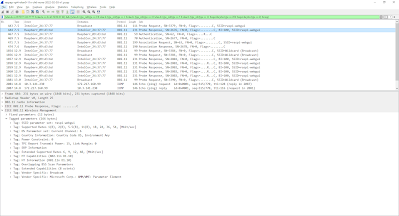

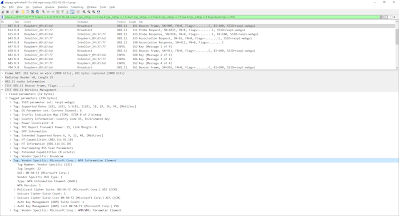

各個security設置之組合的測試結果如下。

1. Security Type: WPA; Encryption Type: CCMP

安全設置座落於WPA IE;其中,Multicast Cipher Suite包含了1個,即CCM,Unicast Cipher Suite包含了1個,即CCM,AKM清單包含1個PSK。
2. Security Type: WPA; Encryption Type: TKIP

安全設置座落於WPA IE;其中,Multicast Cipher Suite包含了1個,即TKIP,Unicast Cipher Suite包含了1個,即TKIP,AKM清單包含1個PSK。
3. Security Type: WPA; Encryption Type: TKIP+CCMP
安全設置座落於WPA IE;其中,Multicast Cipher Suite包含了1個,即TKIP,Unicast Cipher Suite包含了2個,即CCM和TKIP,AKM清單包含1個PSK。
4. Security Type: WPA2; Encryption Type: CCMP
安全設置座落於RSN IE;其中,Group Cipher Suite包含了1個,即CCM,Pairwise Cipher Suite包含了1個,即CCM,AKM清單包含1個PSK。
5. Security Type: WPA2; Encryption Type: TKIP
安全設置座落於RSN IE;其中,Group Cipher Suite包含了1個,即TKIP,Pairwise Cipher Suite包含了1個,即TKIP,AKM清單包含1個PSK。
6. Security Type: WPA2; Encryption Type: TKIP+CCMP
安全設置座落於RSN IE;其中,Group Cipher Suite包含了1個,即TKIP,Pairwise Cipher Suite包含了2個,即CCM和TKIP,AKM清單包含1個PSK。
7. Security Type: WPA+WPA2; Encryption Type: CCMP
安全設置座落於WPA IE;其中,Multicast Cipher Suite包含了1個,即CCM,Unicast Cipher Suite包含了1個,即CCM,AKM清單包含1個PSK。
8. Security Type: WPA+WPA2; Encryption Type: TKIP
安全設置座落於WPA IE;其中,Multicast Cipher Suite包含了1個,即TKIP,Unicast Cipher Suite包含了1個,即TKIP,AKM清單包含1個PSK。
9. Security Type: WPA+WPA2; Encryption Type: TKIP+CCMP
安全設置座落於WPA IE;其中,Multicast Cipher Suite包含了1個,即TKIP,Unicast Cipher Suite包含了2個,即CCM和TKIP,AKM清單包含1個PSK。
10. Security Type: None
沒有安全設置相關IE。

既沒見到WEP設置,也沒見到WPS PBC/PIN功能。

以上。

備註:以上Wireshark封包記錄參考這裡使用MacBook Air擷取之。



參考文獻

https://raspap.com/
https://atceiling.blogspot.com/2020/03/raspberry-pi-64raspap.html
https://www.youtube.com/watch?v=e5SRagTdMGk
https://isaaccodeandbusiness.blogspot.com/2018/06/macbook-w-fi.html
